Téléchargement : Plan navette- Des rangées de barres entrecroisées dans un tube
- Barres liées entre elles et le tube -> structure solide
- Structure Monolithique -> pièces de fonderie
- Les bords de la grille forment un toit – pour des conditions d’écoulements
réguliers
- Fabriqués à partir d’acier traité haute résistance 17-4 PH très solide
- L’extérieur (D, L) est usiné et équipé avec des indexeurs
Principe de fonctionnement :
Le flux coule dans des couches qui sont réorganisées et qui l’obligent à
s’écouler dans une direction radiale.
Les éléments de mélange adjacents sont contrebalancés à 90° : ils assurent
ainsi une distribution uniforme au-dessus de la section de croisement.

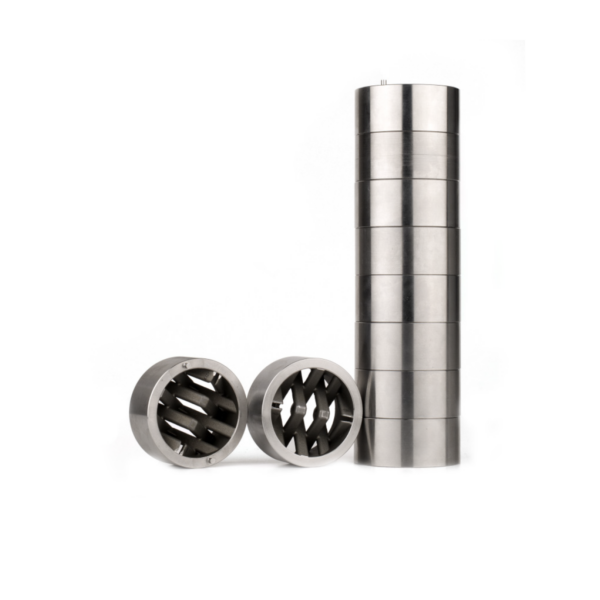

Éléments de mélanges type XPS
La buse mélangeuse à éléments statiques BMS incorpore des éléments
spécifiques de mélange appelés ISG (générateur de surface inter facial).
4,5 ou 6 éléments en inox sont insérés dans un alésage spécial.
Le mélangeage statique permet de mélanger sans avoir recours à des
pièces en mouvement. Le plastique est propulsé au travers du mélangeur
qui homogénéise la matière avec un minimum de contrainte.
Les deux systèmes disponibles sont constitués d’éléments statiques à fort
pouvoir homogénéisant. Aucune pièce en mouvement et une facilité de
démontage pour le nettoyage caractérisent ces buses.
Elles peuvent être montées avec des filtres ou des obturateurs.
