Téléchargement : Plan navetteLe système est constitué d’éléments statiques mélangeurs insérés dans un
corps de buse spécialement usiné. Il n’y a aucune pièce en mouvement et
chacune d’elle peut être retirée pour le nettoyage. Chaque pièce est usinée
sur sa face supérieure de telle sorte que mises bout à bout elles forment
ensemble une chambre en forme de tétraèdre.
4 trous sont réalisés en oblique dans chaque élément de telle sorte que
la matière près de la périphérie à l’entrée émerge au milieu sur la face de
sortie. Par ce concept unique, un ensemble de 5 éléments générera 1024
couches dans le process de mélange au point de sortie (4 096 avec 6
éléments). Ce concept présente une amélioration sans comparaison avec
les anciennes générations de mélangeurs incorporant différents types de
mélangeurs (Plus adaptés à des injections basse pression).

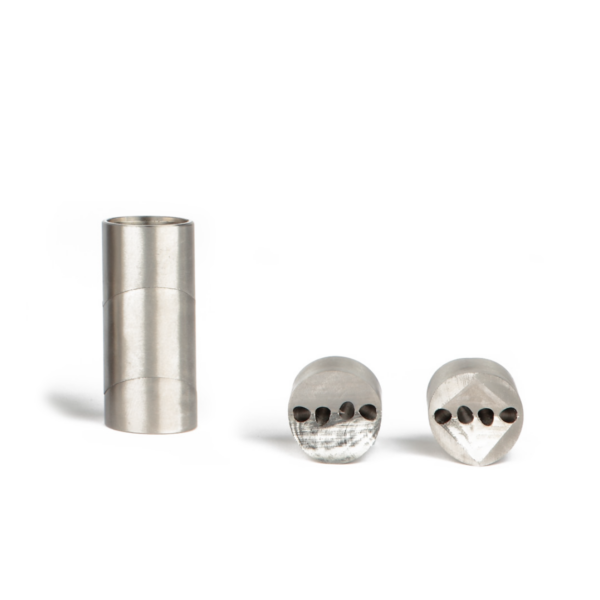

Éléments de mélanges type ISOMIX
La buse mélangeuse à éléments statiques BMS incorpore des éléments
spécifiques de mélange appelés ISG (générateur de surface inter facial).
4,5 ou 6 éléments en inox sont insérés dans un alésage spécial.
Le mélangeage statique permet de mélanger sans avoir recours à des
pièces en mouvement. Le plastique est propulsé au travers du mélangeur
qui homogénéise la matière avec un minimum de contrainte.
Les deux systèmes disponibles sont constitués d’éléments statiques à fort
pouvoir homogénéisant. Aucune pièce en mouvement et une facilité de
démontage pour le nettoyage caractérisent ces buses.
Elles peuvent être montées avec des filtres ou des obturateurs.
